고화질 역사진 버스 트럭 시뮬레이션 후면 카메라 디스플레이
버튼 스크린 프린팅 기능에 대한 자세한 설명

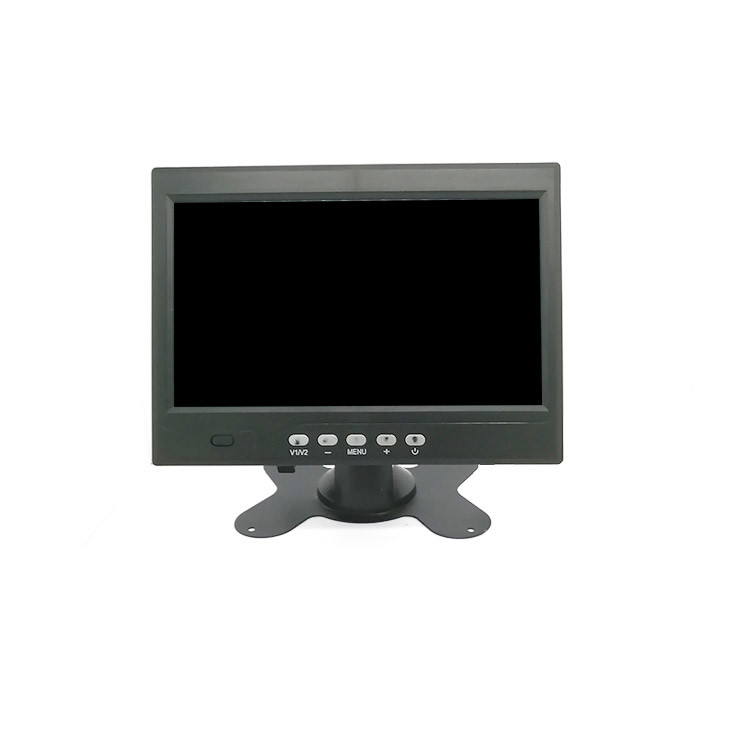

버튼 스크린 프린팅 기능
MODE 버튼은 메뉴 동작을 입력하고 메뉴 설정을 선택할 때 그것은 다시 버튼입니다
V1/V2 비디오 재생에서 스위치 기능 선택
- 메뉴 조작
M OK 키
+ 메뉴 동작 UP 키
전원 단축 버튼을 누르면 화면이 쉬고 긴 버튼을 누르면 꺼집니다
IR 원격 제어 수신 창
와이어 인터페이스 기능에 대한 자세한 설명
이름 인터페이스 설명
CH1 채널 CH1 앞 AHD 카메라에 연결
CH2 채널 CH2 후방 AHD 카메라에 연결
왼쪽 AHD 카메라에 연결된 CH3 채널 CH3
오른쪽 AHD 카메라에 연결된 CH4 채널 CH1
The yellow wire (b+) of the power line is connected to the positive pole of the battery the black wire (b -) is connected to the negative pole of the battery and the red wire (ACC) is connected to the ignition wire of the car key
카메라 제어 라인 녹색 선 (CH2) 에서 역으로 밝은 파란색 선 (CH3) 에서 왼쪽으로 돌기 신호 회색 선 (CH4) 에서 오른쪽으로 돌기 신호 빛
저장 인터페이스 TF 작은 카드 포트는 비디오 저장에 사용됩니다
참고: 올바른 배선 후에 이중 깜박이는 키는 오른쪽 화면을 표시합니다.
첨부 파일: 제어 라인 이미지
1. 1. 3 원격 제어 기능에 대한 자세한 설명
키 이름 키 함수
켜고 끄는 버튼
메뉴 설정을 입력하고 반환
AV1는 왼쪽 화면으로 전환됩니다.
AV2가 오른쪽 화면으로 전환됩니다.
AV3 전면 화면으로 전환
AV4는 후면 화면으로 전환됩니다.
위 화살표 메뉴 동작 UP 키
아래 화살표 메뉴 동작: DON 키
왼쪽 화살표 메뉴 동작 왼쪽 키
오른쪽 화살표 메뉴 동작 LIGHT 키
확인 키 OK

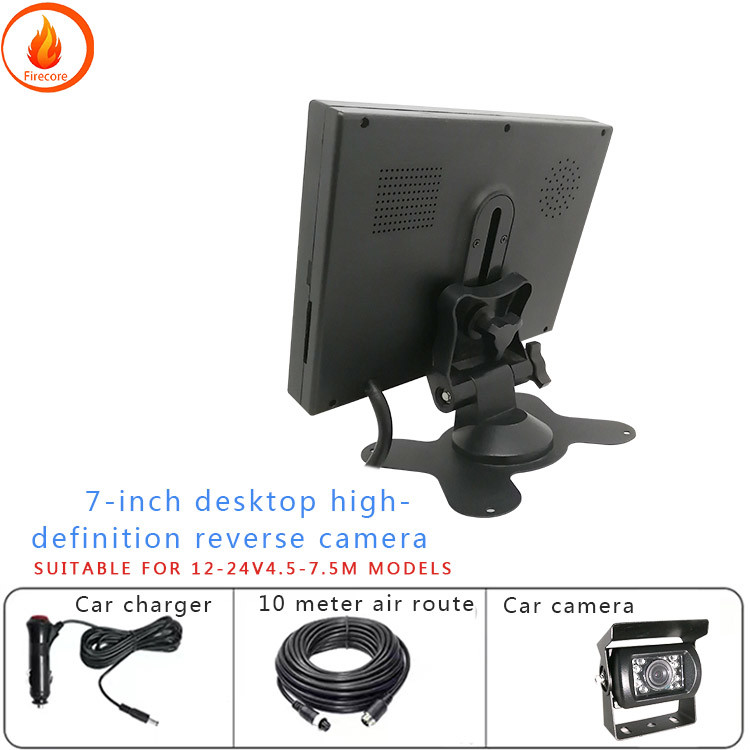

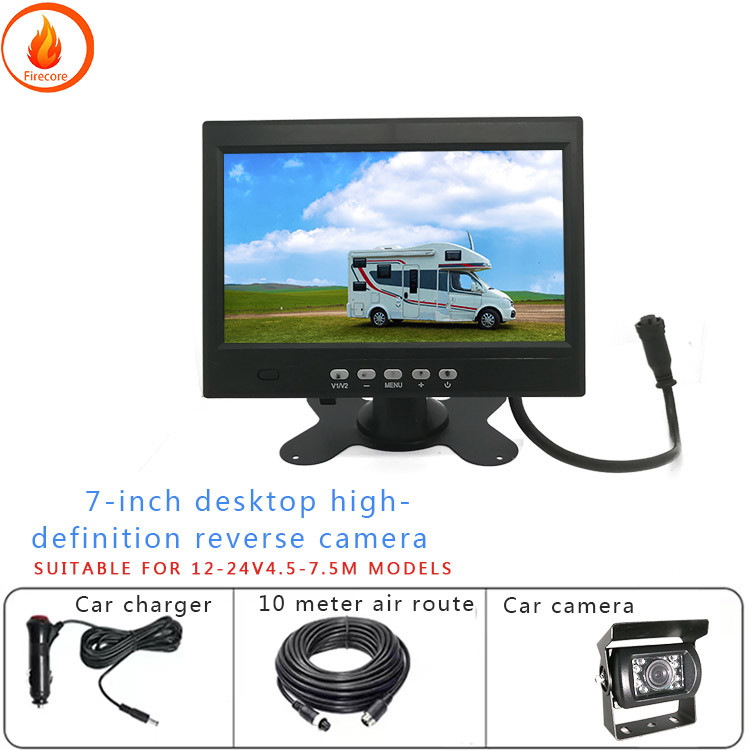

| 충격 방지 컬러 7인치 (새 스크린) 오리지널 액체 크리스탈 디스플레이 DVD에 연결할 수 있습니다. cdtvgps 등 . 두 개의 비디오 입력. 시작 상태: 역전환 시 자동으로 카메라 디스플레이로 전환한다: 역전환 후 자동으로 이전 화면으로 전환한다:자동으로 켜지면 역행 후 현장을 보여주기 위해 자동차는 역행 후 자동으로 종료 작동 전압 : 12V-36V 1024 * 600 |
자동차에 장착된 카메라는 수많은 경고 및 인식 ADAS 기능을 구현하는 기초입니다.많은 ADAS 기능 중 시각 이미지 처리 시스템은 비교적 기본이며 카메라는 시각 이미지 처리 시스템의 입력입니다.따라서 자동차 카메라는 지능적인 운전에 필수적입니다.
카메라의 성능은 렌즈에 의해 결정되는 광학적 매개 변수의 70%에 달려 있습니다.비록 COMS 칩만큼 비싸지 않지만 단위 가격의 성능은 매우 중요합니다..
